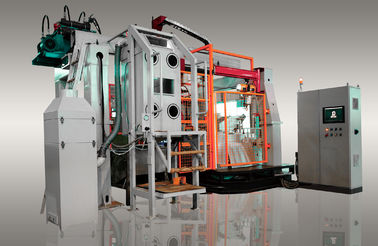

De Machine van het de Matrijzenafgietsel van de hoog rendement Lage Druk/LPDC-Machine Compact Modulair Ontwerp

II: TECHNISCHE PARAMETERS

1

BASISmateriaal

ÉÉN MANIPULATOR

TWEE MANIPULTORS

1.1

INDUCTIE FORNACE

DE OVEN VAN DE KANAALinductie

3 INDUCTORS

3 INDUCTORS

CAPACITEIT

1800 kg

1800KG

HET SMELTEN CAPACITEIT

350 kg/u

520 kg/u

MACHT COSUMPTION

3*35 kW

2*80 kW

MACHTSconsumtion @ TEMEPRATURE HOLDING 950℃

35KW

35KW

Max.Temp van Oven

1250℃

1250℃

1.2

MANIPULATOR

1, LINEAIRE GUILDING

2, ROTEREND

Max. Snelheid van Manipulator

20 meters/min.

35°/Seconde.

1.3

HYDRAULISCH COMPLEX

SERVOmotor: 1* 7.5KW

SERVOmotor: 2*7.5KW

OLIE

Ethyleenglycol

CYLINDRES

Grafiet: 63*100*2-reeksen
Roterend: 63*215*1-reeks
Het opheffen: 63*250*1-reeks
Matrijs die sluit: 50*372*1-reeks
Slag: 32*50*2-reeksen

NOMINALE WERKDRUK

8MPa

HYDRAULISCHE OLIEtemperatuur

≤52 ℃

1.4

DE EENHEID VAN DE WATERdistributie

Koelwater voor ovenrollen, grafietbad en hydraulisch systeem

PH waarde

　7~8.5

Waterdruk

3-5 bar

Watertemperatuur

20±2 ℃

Waterstroom

≥15L/Min ≤80L/Min

1.5

DE EENHEID VAN DE LUCHTdruk

Samengeperste lucht voor matrijs het schoonmaken, pnematic kleppen, oven het schoonmaken, het gieten en veiligheidskleppen enz.

Samengeperste luchtdruk

0.6Mpa

Samengeperste luchtconsumptie

15㎥ /H

1.6

AANDRIJVINGSeenheid

SERVOmotor:

1* 7.5KW

1.7

OVENdekking

1 DE FLENS VAN DE STOOTBORDbuis

2 BESCHERMINGSbuizen VOOR THERMOKOPPELS

1 STOOTBORDbuis

1 HET CERAMISCHE VERZEGELEN

1 LADENDE BUIS EN DEKKING VOOR MANUEEL HET OPENEN

1.8

GRAFIETbad

1

1

Gecontroleerde temperatuur het met een laag bedekken van bad, SS316L-materiaal

1.9

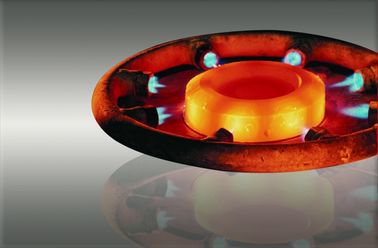

GASFORNUIS

Gasfornuis opgezet op de ovendekking voor en stootbordbuis die verwarmt voorverwarmt.

1.1

CONTROLE EN MACHTSkabinet

PLC CONTROLE

Siemens S7/300

HMI (TOUCH SCREEN)

1

BUITENafmetingen (L*W*H)

1200*500*1800mm

1.12

VER SYSTEEM

PC via Teamkijker en aangesloten Internet

2

HOOFDopties

ÉÉN MANIPULATOR LD5540-D

TWEE MANIPULTORS LD5540-S

2.1

DE EENHEID VAN DE STUKverwijdering

Automatisch verwijderingseenheid, die met een ontvangende auto wordt uitgerust om de afgietsels aan opslagkarretje direct te vervoeren.

1

1

2.2

SCHOT HET VERNIETIGEN APPARAAT

Koperpoeder het vernietigen voor matrijzen het schoonmaken;

1

1

2.3

FILTER EN ZUIGINGSeenheid VOOR HET GIETEN VAN KLEP

Voor de zuiging van het zink oxid stof aan het schoonmaken van oven

2.4

KRAAN MET ELEKTRISCH HIJSTOESTEL

500 kg

500KG

2.5

HET PNEUMATISCHE OPENEN VAN DE KERN DIE VENSTER OPNEEMT

Automatisch openend door een pneumatische cilinder; Manueel is het sluiten na kern het plaatsen gebeëindigd.

3

ELEKTROopties

ÉÉN MANIPULATOR LD5540-D

TWEE MANIPULTORS LD5540-S

3.1

DE SCHAKELAAR VAN DE NOODSITUATIEmacht

1

Met de knopen van het noodsituatieeinde; voor veiligheidsdoel: er zijn automatische gesloten deuren en volledige omheiningseenheid.

3.2

SPECIALE KABELS

10m

4

MATRIJZENopties

ÉÉN MANIPULATOR LD5540-D

TWEE MANIPULTORS LD5540-S

4.1

MATRIJZENflenzen

4.2

TEMPERATUURmeting VAN DE MATRIJZEN

PID controle

4.3

HET GRAFIETbad VAN DE TEMPERATUURmeting

PID controle

4.4

POMPkring VOOR HET ONONDERBROKEN SCHOONMAKEN VAN HET GRAFIETbad

4.5

Max. Matrijzenafmetingen

550*400mm

4.6

Max. Matrijzendikte

270mm

4.7

Max. Matrijzen Openingsslag

370mm

4.8

Max. Matrijzengewicht

200KG

4.9

Max. kracht van matrijs het sluiten

1500KG

4.1

Max. kracht van uitwerper

500KG

4.11

Max. slag van de matrijzenuitwerper

50mm

5

HET VERWARMEN GASopties

ÉÉN MANIPULATOR LD5540-D

TWEE MANIPULTORS LD5540-S

5.1

Propaandruk

0,5 bars

5.2

Propaanstroom

0,225 m3/h

6

NUTopties

ÉÉN MANIPULATOR LD5540-D

TWEE MANIPULTORS LD5540-S

6.1

Materiaalgrootte: L*W*H

6500*6000*3400mm

7000*7000*3687mm

6.2

Totaal Gewicht

13T

6.3

Totale Macht

125KW

180KW

6.4

Werkend Voltage

380V

380V
