Productdetails:
|
|
Plaats van herkomst: | China (vasteland) |
---|---|
Merknaam: | DZ |
Certificering: | CE ISO |
Modelnummer: | Herz-450 |
Betalen & Verzenden Algemene voorwaarden:
|
|
Min. bestelaantal: | 1 set |
Prijs: | Negotiable |
Verpakking Details: | Hout |
Levertijd: | 2 weken |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 30 SETS/PER-MAAND |
Gedetailleerde informatie |
|||
Voorwaarde: | Nieuwe | Garantie: | 1 jaar |
---|---|---|---|
Max. Matrijzengrootte: | Φ450mm | Max. Matrijs het werk afstand: | 450mm |
Max. Matrijzengewicht: | 130kg | Max. het Vastklemmen afstand: | ≦250mm |
hydraulische motor: | 5Hp, 6 graad | Hydraulische Druk: | 4~6Kpa |
Zijafgietselhoek: | 0°~90° | Directe het Gieten Hoek: | 0°~110° |
Bewegende motor: | 0.75kw, 6 graad ×2 | Koeltank: | 850kg |
Hydraulisch olievolume: | 163L | Machinemacht: | 5.5Kw |
Machinegewicht: | 1750kg | Afmeting (LXWXH): | 2250mm×2160mm×1560mm |
Hoog licht: | de automatische machine van het matrijzenafgietsel,Het afgietselmachine van de messingsmatrijs |
Productomschrijving

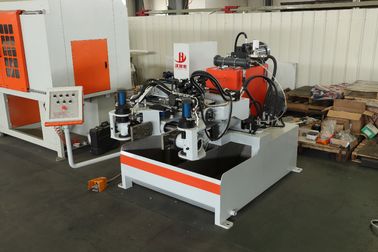

Speciale Automatische het Gieten Verklaarde Machine2250mm×2160mm×1560 mm Afmeting ISO
Mechanisch structuur en het werk principe
1) Voetstukkader
Het voetstukkader wordt gevestigd bij de bodem van de machine. Het werd gebruikt om water en grafietpoeder op te slaan om het met een laag bedekken van de matrijzen te koelen en onder te dompelen. Aldus kan de machine lange tijd werken en sterven temperatuur is onder controle. De linker en juiste watertank is gescheiden, die hen gemakkelijk maakt schoon te maken en kan het water en het grafietpoeder gelijk mengen. Overwegend de sterke bijtende werking van grafiet, wordt de watertank gelast door roestvrij staalblad om zijn nuttige tijd te verlengen. Het agitatieeffect is goed en er is geen dode hoek.
2) Steuncantilever
De steuncantilever bestaat uit bodemstraal, de as van de steunomwenteling, aszetel en aanpassing van het gieten hoek. En matrijs die, brengt opent de sluit ten val, wordt de stijging-daling van linker en juiste model aanpassingsrekken voltooid door de steuncantilever
3) Hydratank
De hydraulische tank is geïnstalleerd tussen het elektrische kabinet en de oliepomp. Het is de aandrijving van een hydraulische drukdeel van de gehele machine die wordt gebruikt om hydraulische olie terug te winnen en de hitte te koelen die tijdens de motie van hydraulische pijpleiding wordt veroorzaakt.
4) Hydraulische post en aandrijvingsassemblage
De hydraulische post en aandrijvingsassemblage wordt gecombineerd door hydraulisch systeem, met inbegrip van motor, oliepomp, elektromagnetische het omkeren klep, elektromagnetische stroomklep, handdruk regelende klep, de klep van het pijpleidingsgaspedaal en oliecilinder. Het is verantwoordelijk voor olielevering, drukaanpassing, wint de olie en acties van elke oliecilinder terug.
Stijging en daling-matrijs het openen-matrijs aanpassing-breng ten val-matrijs het onderdompelen in revolutie-ontsla de schone matrijs-de omwenteling en het gieten zullen één voor één worden uitgevoerd
5) Elektrocontrolesysteem
Het elektrocontrolesysteem keurt hoofdzakelijk de originele band elektrocomponenten van het Ohmdraak goed van Japan Mitsubishi, die omvat: PLC, touch screen dat, transformator, huidige transformator, voltmeter, ampèremeter, draaiende schakelaar, de schakelaar van het noodsituatieeinde, AC schakelaar, hitterelais, luchtschakelaar (380V/220V), foto-elektrische sensor, en (hand/automatische) controledoos, omwenteling, matrijs, het model schoonmaken, brengt ten val, neemt toe en valt, brengt noodsituatieeinde ten val opent sluit. Alle acties zullen met het systeem van de verrichtingscontrole worden uitgevoerd.
6)De linker en juiste assemblage van de agitatie elektrische motor
De linker en juiste assemblage van de agitatie elektrische motor wordt gevestigd aan beide kanten van hydrocilinder. Het bestaat uit de lange as van de elektrische motoragitatie, roestvrij staalturbine, dragende houderssteun, elektrische motorzetel, stofdichte flens en hermetische noot. Het mengt het water en het grafietpoeder gelijk om deposito te verhinderen. Het kan gestort grafietpoeder met water door agitatie ook mengen.
7)Het linker en juiste matrijs rek van de aanpassingssteun
Het linker en juiste matrijs rek van de aanpassingssteun bestaat uit steunkoper het in de schede steken, loodspoor, solderende kop, olietank voor en matrijs die, linker en juiste dozen, linker en juiste olietanks voor matrijs het schoonmaken, links en net het rek van de matrijzenverbinding opent sluit. Dit deel voert het opheffen, aanpassing, het schoonmaken van de matrijs en het draaiende gieten, enz. uit
8)Linker en juiste draaiende dozen en matrijzen schoonmakend mechanisme
De linker en juiste draaiende dozen en het matrijzen schoonmakende mechanisme bestaan hoofdzakelijk uit lager, toestel, toestelschacht, hydrocilinder, positief einde, boven en beneden schachtblok, verzegelend element, inductieblok, flens, enz. Het is hoofdzakelijk verantwoordelijk voor matrijs het schoonmaken; matrijs het onderdompelen in omwenteling, voorafgietsel, en matrijzenvervanging.
Klik de verbinding aan meningsvideo:
https://www.youtube.com/watch?v=wfANIO7Hw-w&list=UUMEJdKjNOuRhrF8Kyh8fX_A&index=14
