Gedetailleerde informatie
Nominale spanning:	380V	Machinemacht:	125kw
Ovenhoeveelheid:	1	Matrijs het Schoonmaken Dooshoeveelheid:	1
Voederhoeveelheid:	1	De Hoeveelheid van de Blackwashtank:	1
Hoog licht:	de machine van het de matrijzenafgietsel van de aluminiumdruk , het afgietselproces van de lage drukmatrijs

Productomschrijving

Advanages:

1. Hoog - kwaliteitsafgietsel en high-precision herhaalbaarheid, geautomatiseerd afgietsel met servomotor het drijven, lineair leidend spoorwegsysteem;

2. De hoge capaciteit strekt zich 400~450 afgietsels per verschuiving (8hrs) uit;

3.Quick-de flens van de matrijzenverandering, 5 mins door munually;

4. Oven verwarmingsmethode: het gasfornuis is standaard en elctricity voor optie;

5. Max. matrijzendiemension 550*400mm;

6. De gehele vastgestelde machine die door koelwater voor efficiency het koelen wordt gekoeld, verbetert hoogst inductorslevensduur;

7. De schoonmakende eenheid van het zinkoxidestof voor oven het schoonmaken;

8. Industriële PC-controle met Ethernet-kabels, de bewaarde programma's van het matrijzenafgietsel tot 200, opname & het volgen oventemperatuur;

9. Rendabele productie (verminderd het smelten verlies, veelvoudige matrijs, eenmansverrichting, verhoogde opbrengst);

10. Humanisering van de werkplek (ergonomisch ontwerp van de werkplek, het minimaliseren van hitte, lawaai en gevaar van ongeval)

1	BASISmateriaal	ÉÉN MANIPULATOR	TWEE MANIPULTORS
1.1	INDUCTIE FORNACE
	DE OVEN VAN DE KANAALinductie	3 INDUCTORS	3 INDUCTORS
	CAPACITEIT	1800 kg	1800KG
	HET SMELTEN CAPACITEIT	350 kg/u	520 kg/u
	MACHT COSUMPTION	3*35 kW	2*80 kW
	MACHTSconsumtion @ TEMEPRATURE HOLDING 950℃	35KW	35KW
	Max.Temp van Oven	1250℃	1250℃
1.2	MANIPULATOR	1, LINEAIRE GUILDING	2, ROTEREND
	Max. Snelheid van Manipulator	20 meters/min.	35°/Seconde.
1.3	HYDRAULISCH COMPLEX	SERVOmotor: 1* 7.5KW	SERVOmotor: 2*7.5KW
	OLIE	Ethyleenglycol
	CYLINDRES	Grafiet: 631002-reeksen Roterend: 632151-reeks Het opheffen: 632501-reeks Matrijs die sluit: 503721-reeks Slag: 32502-reeksen
	NOMINALE WERKDRUK	8MPa
	HYDRAULISCHE OLIEtemperatuur	≤52 ℃
1.4	DE EENHEID VAN DE WATERdistributie
	Koelwater voor ovenrollen, grafietbad en hydraulisch systeem
	PH waarde	7~8.5
	Waterdruk	3-5 bar
	Watertemperatuur	20±2 ℃
	Waterstroom	≥15L/Min ≤80L/Min
1.5	DE EENHEID VAN DE LUCHTdruk
	Samengeperste lucht voor matrijs het schoonmaken, pnematic kleppen, oven het schoonmaken, het gieten en veiligheidskleppen enz.
	Samengeperste luchtdruk	0.6Mpa
	Samengeperste luchtconsumptie	15㎥ /H

1.6	AANDRIJVINGSeenheid
	SERVOmotor:	1* 7.5KW
1.7	OVENdekking
	1 DE FLENS VAN DE STOOTBORDbuis
	2 BESCHERMINGSbuizen VOOR THERMOKOPPELS
	1 STOOTBORDbuis
	1 HET CERAMISCHE VERZEGELEN
	1 LADENDE BUIS EN DEKKING VOOR MANUEEL HET OPENEN

1.8	GRAFIETbad	1	1
	Gecontroleerde temperatuur het met een laag bedekken van bad, SS316L-materiaal
1.9	GASFORNUIS
	Gasfornuis opgezet op de ovendekking voor en stootbordbuis die verwarmt voorverwarmt.
1.1	CONTROLE EN MACHTSkabinet
	PLC CONTROLE	Siemens S7/300
	HMI (TOUCH SCREEN)	1
	BUITENafmetingen (LWH)	12005001800mm
1.12	VER SYSTEEM
	PC via Teamkijker en aangesloten Internet
2	HOOFDopties	ÉÉN MANIPULATOR LD5540-D	TWEE MANIPULTORS LD5540-S
2.1	DE EENHEID VAN DE STUKverwijdering
	Automatisch verwijderingseenheid, die met een ontvangende auto wordt uitgerust om de afgietsels aan opslagkarretje direct te vervoeren.	1	1
2.2	SCHOT HET VERNIETIGEN APPARAAT
	Koperpoeder het vernietigen voor matrijzen het schoonmaken;	1	1
2.3	FILTER EN ZUIGINGSeenheid VOOR HET GIETEN VAN KLEP
	Voor de zuiging van het zink oxid stof aan het schoonmaken van oven
2.4	KRAAN MET ELEKTRISCH HIJSTOESTEL	500 kg	500KG
2.5	HET PNEUMATISCHE OPENEN VAN DE KERN DIE VENSTER OPNEEMT
	Automatisch openend door een pneumatische cilinder; Manueel is het sluiten na kern het plaatsen gebeëindigd.
3	ELEKTROopties	ÉÉN MANIPULATOR LD5540-D	TWEE MANIPULTORS LD5540-S

3.1	DE SCHAKELAAR VAN DE NOODSITUATIEmacht	1
	Met de knopen van het noodsituatieeinde; voor veiligheidsdoel: er zijn automatische gesloten deuren en volledige omheiningseenheid.
3.2	SPECIALE KABELS	10m

4	MATRIJZENopties	ÉÉN MANIPULATOR LD5540-D	TWEE MANIPULTORS LD5540-S
4.1	MATRIJZENflenzen
4.2	TEMPERATUURmeting VAN DE MATRIJZEN	PID controle
4.3	HET GRAFIETbad VAN DE TEMPERATUURmeting	PID controle
4.4	POMPkring VOOR HET ONONDERBROKEN SCHOONMAKEN VAN HET GRAFIETbad
4.5	Max. Matrijzenafmetingen	550*400mm
4.6	Max. Matrijzendikte	270mm
4.7	Max. Matrijzen Openingsslag	370mm
4.8	Max. Matrijzengewicht	200KG
4.9	Max. kracht van matrijs het sluiten	1500KG
4.1	Max. kracht van uitwerper	500KG
4.11	Max. slag van de matrijzenuitwerper	50mm
5	HET VERWARMEN GASopties	ÉÉN MANIPULATOR LD5540-D	TWEE MANIPULTORS LD5540-S
5.1	Propaandruk	0,5 bars
5.2	Propaanstroom	0,225 m3/h
6	NUTopties	ÉÉN MANIPULATOR LD5540-D	TWEE MANIPULTORS LD5540-S
6.1	Materiaalgrootte: LWH	650060003400mm	700070003687mm
6.2	Totaal Gewicht	13T
6.3	Totale Macht	125KW	180KW
6.4	Werkend Voltage	380V	380V

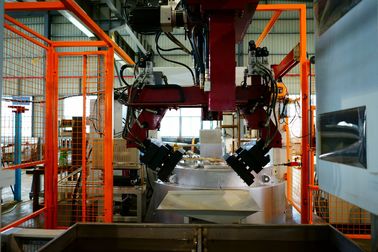

Van het de Matrijzenafgietsel van de messings Lage Druk het Gebruik van de de Machine Grondstof in Geel Messing 0

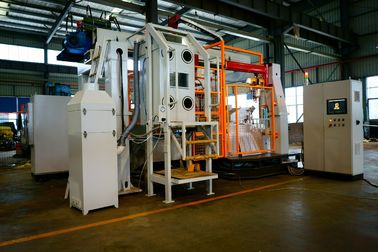

Van het de Matrijzenafgietsel van de messings Lage Druk het Gebruik van de de Machine Grondstof in Geel Messing 1

Klik de verbinding aan meningsvideo:

https://www.youtube.com/watch?v=zmWTnfFq-mM

label:

Productdetails:
Plaats van herkomst:	China
Merknaam:	DZ
Certificering:	CE ISO
Modelnummer:	LPDC
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal:	1set
Prijs:	Negotiable
Verpakking Details:	Hout
Levertijd:	1 maand
Betalingscondities:	L / C, T / T, Western Union
Levering vermogen:	2 reeksen/per maand
